產品名稱：電子皮帶秤式遠程監管系統

產品型號：SY-CLJG41A

電子皮帶秤遠程監管系統，通過遠程監控終端讀取電子皮帶秤的稱重總產量數據、瞬時流量數據、皮帶運轉速度等信息，遠程稱重儀處理各種數據信息，再通過數據傳輸模塊將數據遠程傳輸?shù)街付ǖ臄?shù)據服務器進行解析存儲，利用互聯網可以查詢數據信息。

系統可采集MODBUS通訊協議的各種皮帶秤儀表數據（如不支持，可定制開發），如無電子皮帶秤，可以配套安裝電子皮帶秤。

系統示意圖

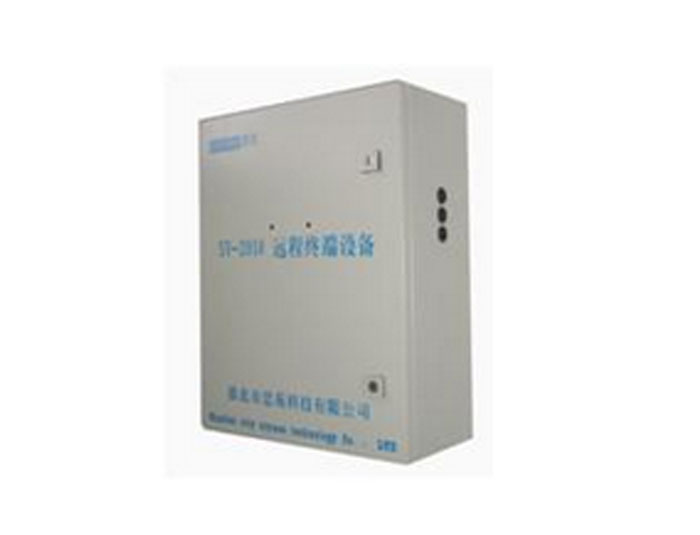

電子皮帶秤礦業產量遠程監管終端

電子皮帶秤遠程稱重儀

電子皮帶秤儀表

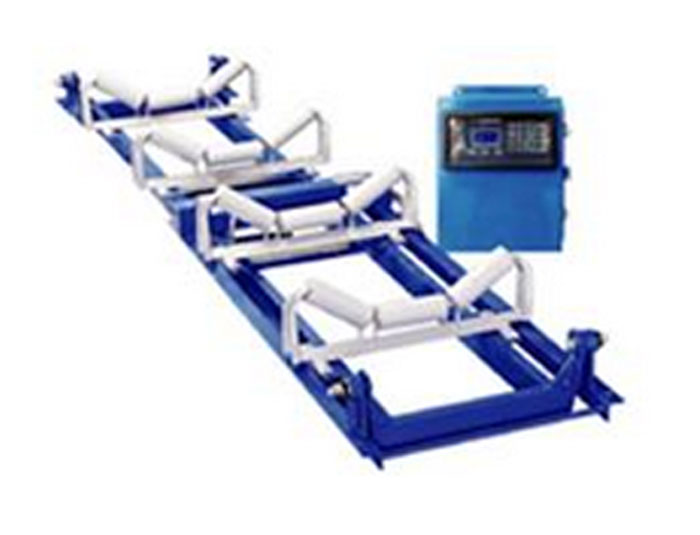

電子皮帶秤

電子皮帶秤秤體現場照片

電子皮帶秤礦業產量遠程監管終端及電子皮帶秤儀表現場照片

電子皮帶秤礦業產量遠程監管終端技術參數

電源輸入：AC 176V-240V  頻率：50HZ；

電源輸出： DC 26V  0.6A（充電）   DC 12V  2A；

漏電流：≤10mA；

絕緣電阻：≥200MΩ（250V兆歐表）；

通信接口： 1個RS485口，1個RS232口；

通信卡： 3V/5V，自動檢測；

開關量輸入口：2路；

模擬量輸出口：2路；

通信速率：1200bps～33.6kbps；

數據傳輸方式：無線GPRS/有線光纖網絡；

整機平均功耗： 20W；

使用環境溫度：-20℃ ~+65℃；

使用環境濕度：20%~80%；

物理尺寸： 560*440*150(mm)；

材料：     1.2mm 冷鋼板。

電子皮帶秤技術參數

皮帶秤最大流量：根據用戶需要。

皮帶速度：  按用戶要求。

皮帶寬度：  500mm～2000mm

計量精度：  1.0％～0.25％

電源：顯示控制器：220VAC（＋10％～－15％）

功率不大于50W

使用環境溫度：秤架部分  －40℃～＋60℃

儀表部分  －10℃～＋40℃

皮帶輸送機傾角： 最好不超過18°,角度越小對稱量越有利。

槽形角：皮帶槽形角最好不超過35°

秤架安裝現場至儀表最大距離：

選用四芯屏蔽電纜時不大于60m；

選用六芯屏蔽電纜時不大于900m。

累重遠傳信號要求：

遠傳信號最大傳輸距離不大于1500m，最小流量不得低于10％標準流量。

工作方式：  連續。

終端功能

1) 可以采集MODBUS通訊協議的各種皮帶秤儀表數據（如不支持，可定制開發）；

2) 數據傳輸支持有線網絡（光纖、ADSL等）、無線（3G、4G等）方式；

3) 若市電停電，后備電源自動供電，可以連續供電24小時，保障系統正常工作，同時以手機短信方式發出停電告警信息，通知相關人員，判斷是人為停電還是正常停電；

4) 具備存儲續傳功能。當通訊鏈路中斷時，系統將數據保存，當通訊鏈路接通時，系統將數據發出，保障數據不丟失；

5) 每隔一定的時間就會自檢一次，設備出現通信中斷、傳感器異常狀況或有人故意破壞的情況就立即采用手機短信報警的形式通知管理人員。能實現分區域、分級別、分權限查詢報警。

系統功能

1）能夠?qū)崿F(xiàn)重量自動采集、計量、存儲與匯總；

2）能實時查詢設備名稱、皮帶機運行狀況、流量、負載、班累計量、日累計量、月累計量、總累計量；

3）可實現對企業和管理機構的基本信息進行管理，包括企業名稱、法人、井號等。具有地理信息管理功能；

4）能實現分區域、分級別、分權限查詢；系統基于B/S體系構成。遠程計量終端采用硬件加軟件加密，采用雙向握手協議，數據傳輸安全可靠，防止竊取。
